– KAIST·UNIST·한양대·TDS Innovation 연구팀, 2차원 반도체의 핵생성을 원하는 위치로 제어…네이처 게재
– 2차원 반도체 결정의 단일 중심 성장 성공, 차세대 적층 공정 활용으로 고집적·저전력 반도체 구현 기대
국내 연구진이 반도체 결정의 생성 위치를 정하고, 그곳에서 하나의 결정만 자라도록 제어하는 기술을 개발해 차세대 적층형 AI 반도체 구현을 위한 기반을 마련했다.
과학기술정보통신부(부총리 겸 과는 한국과학기술원(KAIST) 강기범 교수와 울산과학기술원(UNIST) 김병조 교수, 한양대학교 김우희 교수, 등이 참여한 공동연구팀이 산화물 장벽에서 나오는 화학 성분을 이용해 2차원 반도체 결정의 생성 위치를 정밀하게 제어하는 새로운 반도체
과기정통부의 개인기초연구 사업과 나노소재기술개발 사업 등의 지원으로 수행한 이번 연구 성과는 세계 최고 권위의 학술지인 「네이처(Nature)」에 10월 8일(목) 자정(현지시간 10.7.(수) 16시, BST) 게재*됐다.
* 논문명 : Spatially deterministic nucleation of 2D semiconductors by etching flux
원자층 수준으로 얇은 두께를 가진 ‘2차원 반도체’는 기존 연산 회로 위에 반도체를 더 쌓아 올려 하고 전력 소모를 줄일 수 있는 차세대 소재로 주목받고 있다. 이를 실제 칩에 활용하기 위해선 필요한 위치에 품질이 균일한 반도체를 형성할 수 있어야 한다.
2차원 반도체 결정의 성장은 원자들이 모여 작은 ‘결정핵’을 만들고, 여기에 원자들이 계속 붙으면서 성장한다. 그 과정에서 여러 곳에서 제각각 자라난 결정이 서로 만나면 원자 배열이 어긋나는 경계가 생길 수 있다. 이러한 경계는 전자의 원활한 이동을 방해해 반도체 전체의 품질과 성능이 크게 떨어지는 치명적인 한계가 있었다.
기존에도 미리 정한 영역에서만 반도체를 자라게 하는 ‘선택성장’ 기술은 있었다. 그러나 그 안에서 결정핵의 위치와 개수까지 제어
연구팀은 성장 영역을 둘러싼 산화하프늄(HfO) 등의 산화물 장벽에서 나오는 산소 성분이 2차원 반도체인 이황화몰리브덴(MoS)의 결정핵 형성을 억제한다는 점에 주목했다. 이 억제 작용은 장벽에 가까운 가장자리에서 강하고, 장벽에서 먼 중앙에서는 약하게 나타난다.
이 차이를 이용해 성장 영역의 중앙에되도록 유도했다. 중앙의 결정이 자라는 동안 주변에서 새로운 결정핵이 생기는 것을 억제생기며 단결정*중앙에 하나의 이황화몰리브덴 단결정을 형성하는 데 성공하였다.
* 단결정: 물질 내부의 전체 원자 배열이
이번 성과는 반도체성장이 시작되는 위치까지 설계할 수 있게 했다는회로 설계에 맞춰 필요한 위치에 고품질 반도체를 직접 성장시키는 제조 기술로 발전해, 차세대 반도체 소자를 여러 층으로 쌓는 적층 공정의 기반이 될 것으로 기대된다.
특히 이러한 데이터 이동에 드는 시간과 에너지를 줄일 수 있어, 데이터센터의 전력 부담을 완화하고 AI 서비스의 응답 시간을 단축하는 데 도움이 될 것으로 기대된다.
한국과학기술원 강기범 교수는 “이번 연구할 수 있”며, “”고 밝혔다.
과기정통부 김성수 연구개발정책실장은 “이번 성과는 을 ”라며, “연구자들의 창의적인 연구를 이어가고, 그 성과를”이라고 밝혔다.
| 주요내용 설명 |
<작성 : 한국과학기술원 신소재공학과 강기범 교수>
| 논문명 | Spatially deterministic nucleation of 2D semiconductors by etching flux |
| 저널명 | Nature |
| 키워드 | Etching-flux-mediated single-centered nucleation (식각 플럭스 매개 단일 중심 핵생성), Area-selective growth (선택 성장), 2D TMDs (2차원 전이금속 칼코겐화물), Single-crystal (단결정) |
| DOI | 10.1038/s41586-026-11095-1 |
| 저 자 | 강기범 교수(교신저자/ 박정원 박사(공동 제1저자/KAIST |
1. 연구의 필요성
ㅇ 모든 결정 성장 과정은 작은 핵이 형성되는 핵생성 단계에서 시작하며, 핵이 생성되는 위치와 개수는 최종 결정의 크기, 결정성 및 균일성에 큰 영향을 미친다.
ㅇ 2차원 전이금속 칼코게나이드 (2D TMD)는 원자 수준의 얇은 두께와 우수한 전기적 특성으로 차세대 반도체 채널 소재로 주목받고 있어, 원하는 위치에 균일한 단결정을 형성하는 기술이 중요하다.
ㅇ 일반적인 결정 성장 기술은 핵생성 밀도나 크기는 조절할 수 있지만 대부분 다결정 형태의 박막이 만들어진다.
ㅇ 최근에는 특정 영역에서만 물질을 성장시키는 선택성장(area-selective growth) 기술을 이용하여 단결정을 성장하고 있다. 물질이 성장되는 영역과 성장이 억제되는 배리어 영역을 구분하여, 성장 영역 내부에 단결정을 형성하는 방식이다. 하지만, 이 접근법은 성장 영역 내부에서는 여전히 여러 위치에서 확률적으로 핵생성이 일어날 수 있기 때문에 궁극적으로 핵생성을 완벽하게 제어하는 방법이 될 수 없다.
ㅇ 이에 따라 대면적 단결정 성장과 균일성 확보를 위해서는 단순히‘어디에서 성장할 것인가’를 넘어‘성장이 정확히 어느 지점에서 시작될 것인가’를 결정론적으로 제어하는 기술이 요구된다.
2. 연구내용
ㅇ 연구팀은 산화물 배리어에서 발생하는 측면 방향의 화학적 에칭 플럭스를 이용해 성장 영역 내부의 핵생성 확률을 공간적으로 변화시키는 EF-SCN (Etching-Flux-Mediated Single-Centered Nucleation) 기술을 개발했다.
ㅇ HfO2 산화물 배리어에서 방출되는 산소 성분은 MoS2의 핵생성과 성장을 억제하며, 배리어와 가까운 영역에서 이러한 효과가 가장 강하게 나타난다. 이에 따라 성장 영역 패턴의 가장자리에는‘핵생성 억제 영역(nucleation-suppressed region, NSR)’이 형성되고, 에칭 플럭스의 영향이 가장 작은 패턴의 중앙에만‘핵생성 활성 영역(nucleation-active region, NAR)’이 형성된다.
ㅇ 그 결과 2D MoS2 단결정이 성장 영역의 기하학적 중앙에서 결정론적으로 형성되는 단일 중심 핵생성 기술을 구현했다.
ㅇ 연구팀은 성장 영역 크기, 공정 시간, 전구체 공급량에 따른 핵생성 거동을 분석해, 0, 1, 다중 핵생성을 제어하는 디자인 원리를 정립했다.
ㅇ 2 기판에서도 적용 가능했다. 또한, 다양한 산화물 배리어를 활용하여 430도의 저온에서도 단일 중심 핵생성이 구현되었다.
ㅇ 핵생성과 성장 영역을 공간적으로 분리하는 구조를 설계함으로써 삼각형 결정 형태의 한계를 넘어 직선형 단결정 MoS2를 제작했다. 해당 단결정을 이용한 FET는 최대 117 cm2V-1s-1의 전계효과 이동도를 나타냈으며, 하나의 큰 단결정에 여러 트랜지스터를 제작할 경우 이동도 상대 표준편차를 7.8%까지 낮출 수 있었다.
ㅇ 위치와 방향이 정렬된 MoS2-MoSe2 측면 이종구조를 성장시키고, 이를 기반으로 Ru 원자층 선택증착을 이용한 자가정렬 금속 접촉 소자를 구현했다.
3. 연구성과/기대효과
ㅇ 이번 연구는 기존 선택성장 기술 제어 범위를‘성장 영역’에서‘개별 핵이 발생하는 위치’까지 확장했다는 데 의의가 있다.
ㅇ 별도의 외부 시드 물질을 핵생성 지점에 배치하는 방식이 아니라, 성장 영역 주변에서 발생하는 측면 방향 화학 기상 플럭스로 핵생성 확률 분포를 설계했다는 점에서 새로운 성장 제어 개념을 제시한다.
ㅇ 핵생성 위치와 개수를 정밀하게 제어함으로써 단결정 크기 확대뿐 아니라, 결정 형상 설계, 저편차 소자 집적, 측면 이종접합 및 선택적 접촉 형성 등 다양한 구조로 확장할 수 있다.
ㅇ 향후 2차원 반도체를 이용한 고집적 로직 소자, 3차원 집적, 이종접합 기반 차세대 소자, 접촉 및 도핑 공정 등에 활용될 수 있을 것으로 기대된다.
<용어 설명>
ㅇ 2차원 전이금속 칼코게나이드(2D TMD): 몰리브덴(Mo), 텅스텐(W)등의 전이금속과 황(S), 셀레늄(Se) 등의 칼코겐 원소가 결합해 형성되는 원자층 두께의 반도체 물질. MoS2, WS2, WSe2 등이 대표적이며, 차세대 초박막 반도체 채널 소재로 연구되고 있다.
ㅇ 핵생성(Nucleation): 결정 성장의 최초 단계로, 원자나 분자가 모여 안정적인 작은 결정핵을 형성하는 현상. 핵이 발생하는 위치와 개수
ㅇ 선택성장(Area-Selective Growth): 기판 전체가 아닌 미리 지정된 영역에만 선택적으로 물질을 증착하거나 성장시키는 기술.
ㅇ 에칭 플럭스 (Etching Flux): 본 연구에서 산화물 장벽으로부터 방출되어 성장 영역의 가장자리 방향에서 유입되며 MoS2의 핵생성 또는 성장을 억제하는 반응성 화학종의 흐름을 의미한다.
ㅇ EF-SCN: Etching-Flux-Mediated Single-Centered Nucleation 의 약자로, 에칭 플럭스를 이용해 성장 영역 중앙에 하나의 핵만 선택적으로 형성시키는 기술이다.
ㅇ 전계효과 이동도(Field-Effect Mobility): 트랜지스터 채널 내에 전하 운반자가 얼마나 효과적으로 이동하는지를 나타내는 대표적인 전기적 성능 지표이다.
ㅇ 2차원 측면 이종구조(2D Lateral heterostructure): 서로 다른 2차원 물질이 동일한 원자층 평면 내에서 옆으로 연결된 구조이다.
| 그림 설명 |

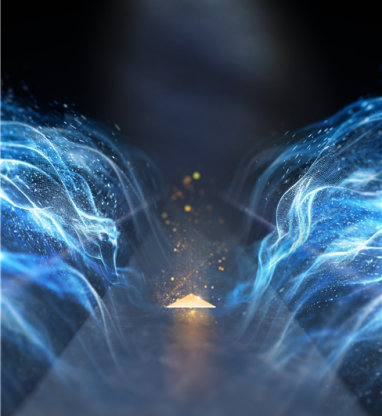

(그림1) 산소 성분이 결정 생성을 억제하는 ‘에칭 플럭스’로 작용해, 2차원 반도체가 정해진 한 지점에서만 자라기 시작하도록 제어하는 원리의 개념도
산화물 배리어(왼쪽과 오른쪽에 있는 남색으로 튀어나온 부분)에서 방출되는 에칭 플럭스(하늘색 가스)가 성장 영역 가장자리의 핵생성을 억제하고, 패턴 중앙에만 핵생성이 가능한 것을 보여주는 개념도. 이를 통해 2차원 반도체 결정이 임의의 위치가 아니라 패턴의 중심에서 시작되도록 유도할 수 있다.
그림설명 및 그림제공 : 한국과학기술원 신소재공학과 강기범 교수
(그림2) 기존 선택성장과 EF-SCN의 개념 비교 및 단일 중심 핵생성 대표 결과
기존 선택성장에서는 성장 영역 내부에서 핵생성 위치가 무작위로 나타나거나 여러 개의 핵이 동시에 형성될 수 있다. 반면 연구팀이 개발한 EF-SCN 기술에서는 성장 영역 가장자리의 핵생성이 억제되어 패턴 중앙에서 단 하나의 핵이 형성된다. 아래 실험 이미지에서는 다수의 패턴에서 균일한 단일 중심 핵생성과 단결정 성장을 확인할 수 있다.
| 연구 이야기 |
<작성 : KAIST 박정원 박사>
연구를 시작한 계기나 배경은?
| 결정 성장에서 핵생성은 최종 박막의 크기와 품질을 결정하는 출발점입니다. 그러나 일반적인 성장 기술에서는 전체적인 핵생성 밀도나 성장 영역을 조절할 수는 있어도, 개별 핵이 정확히 어느 위치에서 만들어질지를 정하는 데에는 한계가 있습니다. 특히 물질의 성장 위치를 조절하는 전통적인 방식인 선택성장 기술에서도 성장되는 위치와 성장 안되는 위치를 정하는 것일뿐, 성장 영역 내에서 핵생성의 정확한 시작 위치를 제어하는 것은 불가능했습니다. 차세대 물질로 주목받는 2차원 반도체를 산업 수준으로 활용하기 위해서는 원하는 위치에 균일한 단결정을 반복적으로 형성하는 것이 중요하기 때문에, 결정이 성장할 위치뿐 아니라 최초의 핵이 만들어지는 위치 자체를 제어할 필요가 있다고 판단했습니다. 이에 물질 성장의 가장 궁극적인 목표라고 할 수 있는 성장 영역 내부의 핵생성 확률을 공간적으로 설계하는 방법을 연구하게 되었습니다. |
연구 전개 과정에 대한 소개
| 연구는 예상치 못한 관찰에서 출발했습니다. 산화물 배리어에서 산소 화학종이 방출되고, 이것이 2차원 반도체의 핵 형성과 성장을 막는다는 것을 확인한 것입니다. 이후 배리어를 단순히 성장이 일어나지 않는 영역이 아니라 주변 핵생성을 능동적으로 조절하는 요소로 보고 연구를 전개했습니다. |
연구하면서 어려웠던 점이나 장애요소는 무엇인지? 어떻게 극복(해결)하였는지?
| 단순히 중앙에서 결정이 성장하는 현상을 관찰하는 것만으로는 충분하지 않았습니다. 실제로 산화물 배리어에서 발생한 에칭 플럭스가 핵생성 위치를 제어한다는 것을 명확히 입증하고, 이를 일반적인 성장 원리로 정립하는 과정이 가장 어려웠습니다. 이를 위해 가열에 따른 산화물 배리어의 조성 변화, MoS2의 에칭 거동, 성장 영역 내 핵생성 위치의 통계적 분포를 분석했으며, 성장 영역 크기-공정 시간-전구체 공급량을 체계적으로 변화시켜 핵생성 설계 규칙을 확립했습니다. |
이번 성과, 무엇이 다른가?
| 이번 연구의 가장 핵심적인 성과는 2차원 반도체 결정의 시작 위치를 결정론적으로 지정했다는 것입니다. 산화물 배리어에서 방출되는 에칭 플럭스를 이용하면, 배리어와 가까운 성장 영역 가장자리는 핵생성이 억제되고, 배리어에서 먼 중앙으로 갈수록 핵생성 확률이 높아지도록 만들 수 있습니다. 이를 통해 패턴의 기하학적 중앙에 하나의 핵만 형성되도록 유도하였습니다. 즉, 기존의 선택성장이 ‘어디에 물질을 성장시킬 것인가’를 정했다면, 이번 기술은 한 단계 더 나아가 ‘그 안에서 정확히 어디에서 성장이 시작될 것인가’를 결정합니다. 기존 선택성장에서는 성장 영역과 배리어 영역 사이의 표면 특성 차이를 이용해 물질이 증착되는 영역과 억제되는 영역을 구분했습니다. 하지만 성장 영역 내부에서는 핵생성 확률이 대체로 균일하기 때문에 핵이 생성되는 정확한 단 하나의 위치를 제어하는 것은 이론적으로 불가능합니다. 이번 연구에서는 산화물 배리어에서 발생하여 성장 영역 안쪽으로 유입되는 수평 방향의 화학 플럭스를 이용했습니다. 이 플럭스의 세기가 공간에 따라 달라지기 때문에 동일한 성장 영역 안에서도 핵생성 확률 분포를 만들 수 있습니다. 따라서 별도의 핵생성 물질을 특정 위치에 놓는 방식이 아니라, 성장 환경 자체를 설계하여 핵생성 위치를 제어했다는 점이 가장 큰 차이입니다. |
실용화된다면 어떻게 활용될 수 있나? 실용화를 위한 과제는?
| 우선 2차원 반도체 기반의 고집적 로직 및 메모리 소자에 활용할 수 있습니다. 원하는 위치에서 단결정을 형성하고 원하는 방향으로 성장시킬 수 있어, 회로가 설계된 위치에 맞춰 소자 채널의 위치와 주변부 구조를 성장 단계부터 설계할 수 있습니다. 또한 측면 이종접합을 이용한 자가 정렬 컨택 소자, 단일 채널 다중 소자, 위치 선택적 도핑 소자 등 2차원 반도체를 활용하는 Advanced device 플랫폼으로 발전할 수 있습니다. 향후에는 이러한 특성을 바탕으로 bottom-up 제조 공정으로 발전할 수 있습니다. 특히 단결정 채널을 성장한 뒤 원하는 위치로 전사하는 방식이 아니라, 실제 소자가 필요한 위치에서 직접 결정의 핵생성과 성장을 제어할 수 있다면 공정 단순화와 대면적 집적 측면에서 장점이 있을 것으로 기대합니다. 현재 기술은 MoS2를 중심으로 실증했지만, 향후 다른 2차원 반도체와 다양한 에칭 플럭스 소재 및 대면적 공정으로 확장하는 연구가 필요합니다. |
꼭 이루고 싶은 목표나 후속 연구계획은?
| 이번 연구는 반도체 결정 성장에서 핵생성을 공간적으로 설계할 수 있다는 것을 최초로 보였다는 것에 의미가 있습니다. 향후에는 더 큰 기판과 미세한 소자 패턴에서 핵생성 위치를 제어하고, 보다 낮은 온도와 실제 반도체 공정 환경에서도 높은 단결정 수율을 확보하는 연구가 필요합니다. 이를 위해서는 연구실 스케일의 장비가 아닌, 산업향 반도체 증착 장비의 개발이 반드시 필요할 것이라 예상합니다. 궁극적으로는 단결정 채널, 이종접합, 전극 증착 등을 성장 단계에서 필요한 위치에 직접 구현할 수 있는 2차원 반도체 통합 제조 플랫폼으로 발전시키는 것을 목표로 하고 있습니다. |
